RO4003C是一款具有專利的用編織玻璃布增強的碳?xì)錁?shù)脂體系/陶瓷填料的材料，它的電性能非常接近于PTFE/編織玻璃布材料而可加工性又類似于環氧樹脂/玻璃布的材料。

RO4350B能夠采用標準的環氧樹脂/玻璃布的加工工藝，同時提供嚴格控制的介電常數以及損耗，而其價格卻是傳統微波材料的幾分之一。甚至不需要像基于PTFE的微波材料那樣進行特殊的鍍通孔前處理或者操作程序。同時通過了應用于有源設備以及高壓射頻設計所必須的UL 94V-0防火等級。

Rogers Ro4003C高頻材料，介電常數：3.38±0.05 ，損耗因子：0.0027，介電常數溫度系數：＋40，體積電阻：1.7×10＆10，表面電阻：4.2×10＆9，TG：＞280，TD：425，導熱系數：0.64

特性：

低介電常數公差和低損耗

不同頻率下穩定的電特性

低介電常數隨溫度波動性

低Ｚ軸執膨脹系數

易于大批量生產

特別要求：

本品采用單張Rogers Ro4003C 0.254mm介質的高頻板材料與FR4混壓而成，此方案很好的解決了客戶要求高頻而

成本低的要求．

板內射頻線精度要求+/-0.025mm,阻抗100omh +/-10%.

采用樹脂塞孔表面無孔?。?/span>

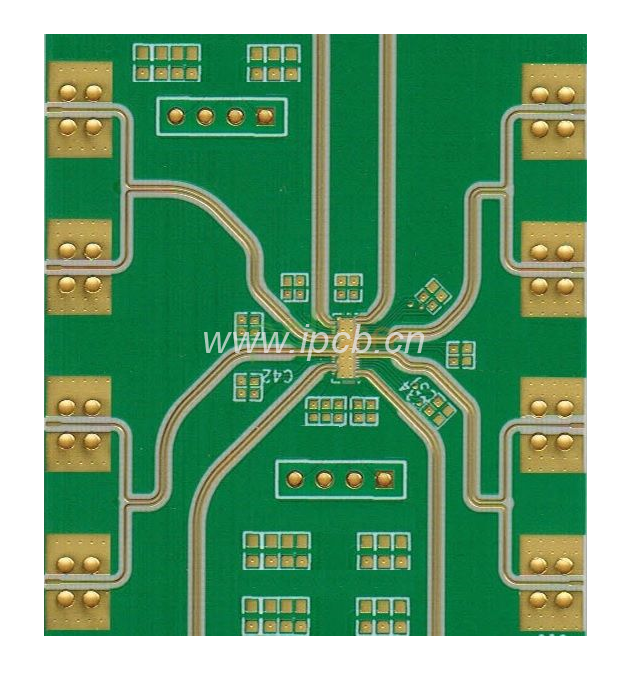

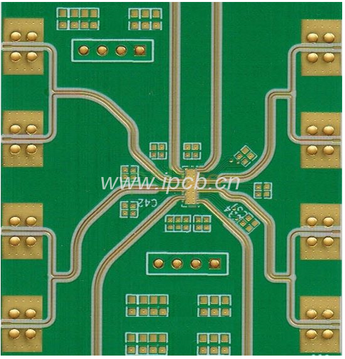

品    名：混壓板Ro4003C陶瓷混壓高頻板
板    材：Ro4003C +FR4
板    厚：1.6mm
層    數：4層
介質厚度：0.203mm
介電常數 : 3.38
導 熱 性 ：0.71w/m.k
阻燃等級：94V-0
體積電阻率：1.7*1010
表面電阻率：4.2*109
密      度 ：1.8gm/cm3
表面工藝：沉金
特殊工藝：樹脂塞孔， 焊盤尺寸 0.15mm*0.3mm
銅    厚：1OZ
