一、開篇：算力與通信雙驅動，光模塊PCB迎來產業升級窗口期

當AI大模型算力需求以指數級增長，當5G基站部署進入深度覆蓋階段，作為光模塊核心承載部件的PCB（印制電路板）正面臨前所未有的技術考驗與市場機遇。某頭部通信設備商射頻工程師的困擾頗具代表性：28GHz毫米波信號在傳統PCB上傳輸損耗陡增40%，128通道天線陣列的集成度直接導致板件熱失效頻發。這一痛點背后，是光模塊向800G、1.6T乃至3.2T高速率迭代過程中，對PCB高頻性能、集成密度與可靠性的極致要求。

行業數據印證了這一變革趨勢：2025年全球光模塊市場規模突破200億美元，帶動光模塊PCB需求同比增長35%，其中AI相關需求占比已超60%，成為最大增長引擎。進入2026年，隨著英偉達Blackwell架構放量、谷歌TPU技術突破及國內“東數西算”工程深化推進，光模塊PCB行業正迎來技術迭代加速、市場格局重塑的關鍵期。本文將基于最新行業動態與技術突破，深度解析2026光模塊PCB發展核心趨勢，剖析產業變革中的挑戰與機遇，為行業從業者提供參考。

二、行業痛點透視：光模塊PCB技術升級背后的核心挑戰

2.1 高頻傳輸損耗難題制約速率提升

光模塊傳輸速率從100G向800G、1.6T跨越，對PCB信號完整性提出嚴苛要求。在28GHz及以上毫米波頻段，傳統FR-4板材介電常數（Dk）波動大、介質損耗（Df）偏高，導致信號衰減急劇上升，難以滿足高速傳輸需求。數據顯示，當傳輸速率提升至1.6T時，傳統PCB的信號損耗較100G場景增加3倍以上，直接影響光模塊的傳輸距離與穩定性。如何通過材料創新與工藝優化降低高頻損耗，成為行業普遍面臨的核心難題。

2.2 高密度集成與熱管理矛盾凸顯

光模塊小型化、輕薄化趨勢推動PCB向高多層、細線路方向發展，8層及以上多層PCB應用比例已提升至60%，最小線寬/線距需達到25/25μm，最小BGA PAD尺寸僅0.3mm。高密度集成雖提升了空間利用率，卻加劇了熱管理壓力——3.2T光模塊功耗將超過40W，傳統風冷已無法滿足散熱需求，若PCB散熱設計不合理，將導致板件熱失效頻發，影響光模塊使用壽命。

2.3 環保合規與成本控制雙重壓力

全球環保政策趨嚴對光模塊PCB產業形成剛性約束。歐盟RoHS指令、REACH法規及國內《電子行業污染物排放標準》等，嚴格限制鉛、汞、鎘等有害物質使用，推動企業轉向無鉛、無鹵環保材料。但環保材料的研發與應用推高了生產成本，2023年行業合規成本平均增加7%，中小廠商面臨較大的成本壓力。同時，上游銅箔、玻纖布等基材漲價進一步壓縮利潤空間，如何平衡環保合規與成本控制成為行業共性挑戰。

2.4 技術迭代快與標準化滯后矛盾

光模塊技術迭代周期縮短至3-6個月，PCB需同步適配從800G到1.6T、3.2T的速率升級，以及硅光、CPO等新技術的應用。但行業標準化進程相對滯后，不同廠商的光模塊設計方案差異較大，導致PCB廠商需頻繁調整生產工藝，增加了研發成本與交付周期風險。尤其是AI服務器專用PCB，因適配不同算力芯片架構，定制化需求占比超80%，進一步加劇了生產難度。

三、技術解析：光模塊PCB核心技術突破與工藝演進

3.1 高頻材料創新：低損耗基材成技術核心

高頻高速傳輸需求推動PCB基材向低介電常數、低介質損耗方向升級。當前行業主流解決方案包括：采用陶瓷填充PTFE基材，其Dk=3.0±0.05、Df＜0.002，在10GHz頻段將信號傳輸損耗降至0.25dB/in，較傳統FR-4降低45%；采用羅杰斯RO4350B（Dk=3.48）與FR-4的混壓設計，實現性能與成本的平衡，可使5G基站天線插損降低15%。2026年，隨著1.6T光模塊放量，M7、M8、M9等更高性能材料的應用比例將顯著提升，推動CCL（覆銅板）單價從幾百元升至幾千元。

3.2 精密制造工藝：阻抗控制與高密度集成突破

阻抗控制精度是保障高速信號傳輸的關鍵。行業領先企業采用LDI激光曝光機（線寬精度±0.076mm）和TDR實時校準技術，將阻抗公差控制在±3%，遠優于行業平均±10%的水平，在77GHz毫米波雷達項目中，可使探測精度提升至±0.1°。針對高密度集成需求，POFV生產工藝、mSAP工藝得到廣泛應用，實現最小線寬/線距25/25μm、最小孔徑0.1mm的精密制造，滿足10層4階結構的光模塊PCB需求。此外，光學鑼機加工、激光燒盲槽等技術的應用，解決了邦定PAD毛刺、盲槽凹陷等行業痛點，提升了產品可靠性。

3.3 熱管理工藝升級：適配高功耗場景需求

面對3.2T光模塊的高功耗挑戰，PCB熱管理工藝正向多元方向發展。一方面，通過優化PCB疊層設計，增加散熱銅箔面積，采用導熱性能優異的基材，提升熱量傳導效率；另一方面，PCB與液冷系統協同設計成為趨勢，冷板式、浸沒式液冷方案與PCB散熱結構深度融合，可將PUE（能源使用效率）降到1.1以下，滿足AI服務器的散熱需求。行業實踐顯示，采用熱管理優化方案的PCB，可使光模塊工作溫度降低15-20℃，使用壽命延長30%以上。

四、2026光模塊PCB核心發展趨勢：技術、政策與市場三重驅動

4.1 技術趨勢：高速化與硅光適配并行，1.6T成主流迭代方向

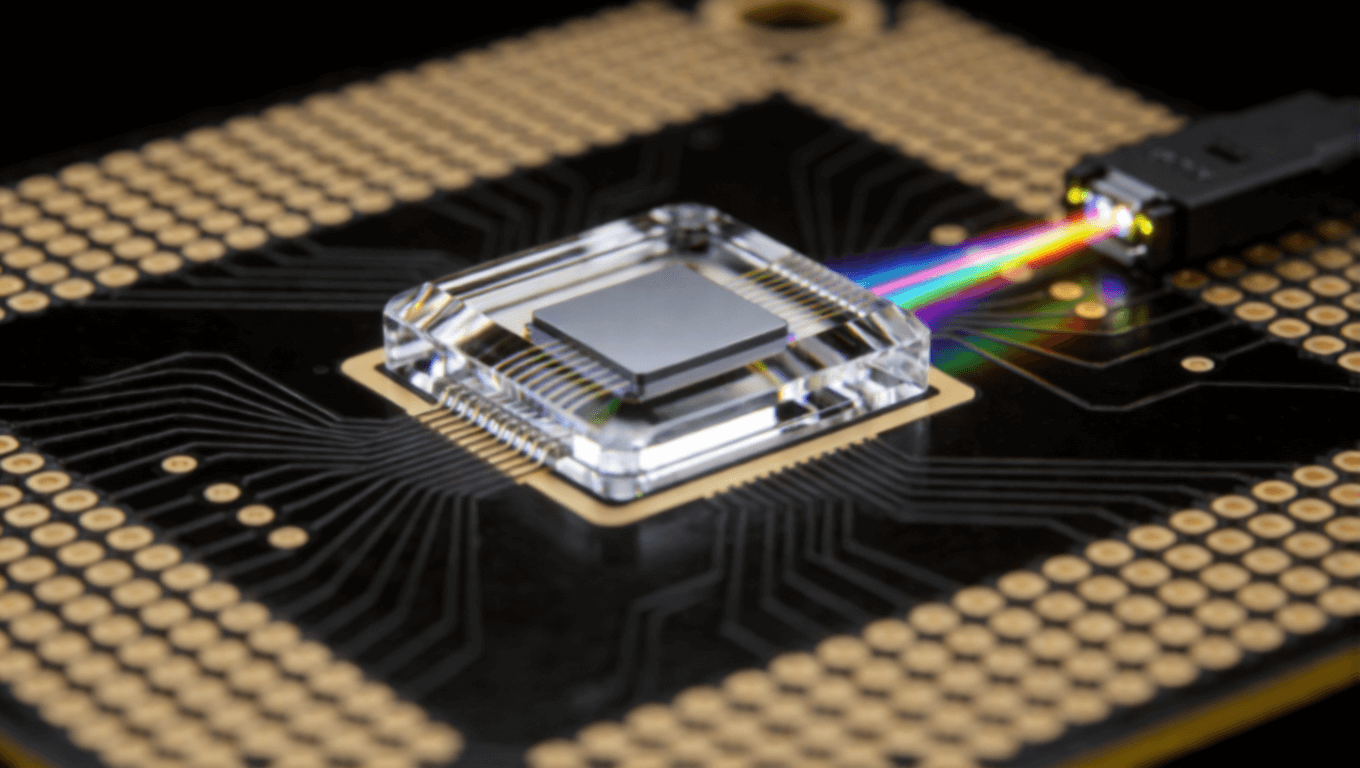

2026年光模塊PCB將全面跟進光模塊速率升級節奏，800G產品仍是需求主力（預計出貨4000萬只），1.6T產品將迎來爆發式增長，全年需求預計達860萬只，未來逐步向3.2T演進。這一趨勢推動PCB技術向三個方向突破：一是材料升級，M7、M8、M9等高端高速材料成為1.6T及以上產品的標配，要求Dk波動≤±0.2，Df≤0.002；二是工藝精進，阻抗公差需控制在±2%以內，線寬線距精度提升至±0.05mm；三是硅光適配，硅光模塊的封裝工藝要求PCB具備更高的平整度與互連精度，推動光電混合封裝PCB技術成熟。

同時，CPO（共封裝光學）技術商業化進程提速將重塑PCB需求形態。CPO技術將光模塊與芯片封裝在一起，要求PCB具備更緊湊的結構設計、更優的散熱性能和更低的信號損耗，預計2026年CPO相關PCB需求將增長5倍以上，成為行業新的增長極。

4.2 政策趨勢：環保約束強化與新基建雙向驅動

環保政策將持續倒逼行業綠色轉型。國內方面，浙江、廣東已率先實施光模塊PCB行業廢水排放新標，推動全行業單位產值能耗下降12%，無鹵素基板材料使用比例超過65%，廢水回用率提升至85%。歐盟將進一步收緊RoHS指令對有害物質的限制，推動企業全面采用無鉛焊料、低VOC助焊劑等環保材料，環保型制造工藝普及率預計將提升至85%以上。

新基建政策則為行業提供增長動力。國家“東數西算”工程預計到2030年將新增光模塊PCB年采購量120萬平米，對應市場規模26億元；工信部《新型數據中心發展三年行動計劃》明確要求2024年底前全面普及100G/400G高速光模塊，直接推動PCB板材向M6/M7等級升級。此外，國家制造業轉型升級基金35億元光電子專項的投放，將帶動社會資本超150億元投入光模塊PCB技術攻關，加速國產高端材料與設備的替代進程。

4.3 市場趨勢：AI算力需求爆發，產業格局向頭部集中

AI算力中心建設成為光模塊PCB最大增長引擎。2026年全球AI服務器PCB市場規模預計達160億美元，單柜PCB價值量高達17.1萬美元，是普通服務器的3-4倍。北美云廠商Capex持續高增（2026年預計達6000億美元），英偉達、谷歌、亞馬遜等大廠的算力設備訂單激增，帶動雙D PCB、高階HDI、高多層板等高端PCB需求緊張，頭部廠商稼動率普遍達95%以上。

市場格局呈現明顯的頭部集中趨勢。環保合規成本上升、技術門檻提高加速落后產能出清，行業CR10已提升至65%。國內龍頭企業憑借完整的產業鏈優勢、技術積累和成本控制能力，在全球市場份額持續提升，目前光模塊PCB國產占比超55%，其中高速產品國產替代率已突破75%。京津冀、長三角、珠三角三大產業集群形成差異化布局：北京聚焦硅光芯片設計，蘇州深耕高速PCB制造，深圳強化光電混合封裝測試，產業協同效應進一步提升行業競爭力。

4.4 區域趨勢：全球產能向中國集中，細分領域差異化競爭

中國已成為全球光模塊PCB產業核心制造基地，2026年國內市場規模預計突破3000億元人民幣，占全球55%以上份額。廣東、江蘇、江西等省份形成規?；a業集群，其中深圳憑借完善的光通信產業鏈配套，成為高速光模塊PCB核心產區；蘇州聚焦AI服務器專用PCB，重點服務北美算力客戶；江西則依托成本優勢，在中高端光模塊PCB領域快速崛起。

國際競爭方面，國內企業已進入英偉達、谷歌、Meta等國際大廠供應鏈，企業通過海外擴產進一步搶占全球市場份額。同時，國產算力產業鏈崛起帶動本土PCB需求，華為950產品等國產算力設備的超級節點互聯技術突破，將推動生益、華正等材料廠商與PCB企業協同發展，形成自主可控的產業生態。

五、實戰案例：光模塊PCB技術升級的行業應用實踐

5.1 案例一：1.6T光模塊PCB技術突破，支撐AI算力中心建設

應用場景：某國內頭部算力設備商需配套1.6T光模塊研發，面臨PCB高頻損耗大、散熱差、交付周期緊三大難題。其1.6T光模塊工作頻段達50GHz，要求PCB在該頻段信號損耗≤0.3dB/in，同時需適配液冷散熱系統。

解決方案：技術團隊采用M8高端高速基材，通過混壓工藝實現Dk波動≤±0.15、Df≤0.0018的性能指標；采用LDI激光曝光+TDR實時校準技術，將阻抗公差控制在±2.5%；優化疊層設計，增加散熱銅箔厚度至120μm，并預留液冷接口安裝位，實現PCB與液冷系統的無縫適配。同時，通過標準化流程優化，將研發打樣周期壓縮至6天，滿足客戶快速驗證需求。

應用成效：該PCB產品成功通過1.6T光模塊性能測試，信號傳輸穩定性提升30%，散熱效率提升25%，助力客戶光模塊產品順利量產并應用于大型智算中心。批量生產階段，產品良率穩定在95%以上，滿足算力中心對可靠性的嚴苛要求。

5.2 案例二：5G毫米波基站光模塊PCB優化，提升覆蓋能力

應用場景：某通信設備商的28GHz毫米波基站光模塊，采用傳統PCB時信號插損達2.5dB，導致基站覆蓋半徑僅1.2公里，無法滿足運營商覆蓋需求。需通過PCB技術優化降低插損，提升基站覆蓋能力。

解決方案：采用陶瓷填充PTFE基材與FR-4混壓結構，在高頻信號傳輸區域使用PTFE基材降低損耗，其他區域使用FR-4控制成本；優化阻抗匹配設計，采用動態阻抗補償技術，將阻抗偏差控制在±3%以內；通過優化線路布局，減少信號反射與串擾。

應用成效：優化后的PCB使光模塊插損降低15%，基站覆蓋半徑擴大至1.5公里，提升25%；同時，混壓設計使PCB成本較全PTFE方案降低40%，實現性能與成本的平衡。該方案已批量應用于5G毫米波基站建設，覆蓋全國多個重點城市。

六、光模塊PCB項目常見疑問解答

Q1：2026年選型光模塊PCB，如何匹配不同速率需求的材料？

A1：需根據光模塊速率等級精準匹配基材：100G及以下速率可選用M6等級改性FR-4基材，滿足基本高頻需求；200G-800G速率建議選用M7等級基材，Dk控制在3.2-3.6之間，Df≤0.003；1.6T及以上速率需選用M8/M9等級高端基材，確保Dk波動≤±0.2，Df≤0.002。同時，硅光模塊需額外關注基材平整度，建議選擇翹曲度≤0.5%的產品。

Q2：光模塊PCB的環保合規重點關注哪些指標？如何確保符合全球標準？

A2：核心關注指標包括：鉛、汞、鎘等有害物質含量需符合RoHS指令限值；無鹵材料需滿足溴、氯含量分別≤900ppm，總含量≤1500ppm；廢水排放需符合當地行業標準，COD、重金屬等指標達標。確保合規的關鍵措施：選擇通過RoHS、REACH認證的基材與輔料；建立全流程環保管控體系，對生產過程中的化學品使用、廢水處理進行嚴格監測；委托第三方機構進行合規檢測，獲取權威認證證書。

Q3：高密度光模塊PCB的生產難點有哪些？如何保障良率？

A3：核心難點包括細線路制作（線寬線距≤25/25μm）、微小孔徑加工（≤0.1mm）、疊層對準精度控制（偏差≤10μm）。保障良率的措施：采用高精度LDI激光曝光機、CNC鉆孔機等設備；建立關鍵工序SOP標準，對蝕刻、電鍍等環節的參數進行實時監控；引入AOI自動光學檢測設備，實現全流程缺陷檢測；加強原材料管控，確?；?、銅箔等原材料的一致性。

Q4：AI服務器用光模塊PCB與普通通信光模塊PCB有何差異？

A4：主要差異體現在三方面：一是性能要求更高，AI服務器光模塊速率多為800G及以上，對PCB高頻損耗、阻抗控制精度要求更嚴苛；二是散熱需求更強，需適配液冷系統，PCB需具備更高的導熱性能和特殊的結構設計；三是定制化程度高，需根據不同算力芯片架構調整PCB布局，接口設計更復雜。此外，AI服務器對PCB的可靠性要求更高，需通過更長時間的高低溫、振動等環境測試。

Q5：如何平衡光模塊PCB的技術性能與成本控制？

A5：可采用差異化設計策略：核心信號區域使用高端高速基材，非核心區域使用普通基材，通過混壓工藝平衡性能與成本；優先選擇國產化材料與設備，降低采購成本；優化生產工藝，提高良率，減少廢品損失；針對批量訂單，通過規模化采購降低原材料單價。同時，提前與客戶溝通需求，避免過度設計，在滿足應用需求的前提下控制成本。

七、結尾：把握趨勢，共筑光模塊PCB產業高質量發展生態

2026年，光模塊PCB行業正處于技術迭代與產業變革的關鍵十字路口，高速化、高密度集成、綠色環保三大趨勢將主導產業發展方向，AI算力與5G通信的雙輪驅動將持續釋放市場需求。面對技術突破與環保合規的雙重挑戰，行業企業需聚焦材料創新、工藝精進與產業鏈協同，通過技術升級提升核心競爭力，通過綠色轉型實現可持續發展。

對于行業從業者而言，精準把握技術趨勢、選擇適配的材料與工藝、搭建高效的供應鏈體系，是應對市場變化的核心能力。在國產替代加速與全球競爭加劇的背景下，產業鏈各環節需加強協同創新，共同攻克高端材料、精密設備等關鍵技術瓶頸，構建自主可控、高效協同的產業生態。
