一塊不起眼的板材，卻能決定衛星終端能否在30GHz頻段下穩定傳輸數百Mbps數據——這正是衛星通信終端高頻板的真正魅力。它不是簡單的電路基板，而是融合材料科學、電磁理論與精密制造的復合體。在低軌衛星網絡密集部署的當下，高頻板已成為制約終端小型化、輕量化與高可靠性的核心瓶頸，也是眾多廠商競相攻克的技術高地。

高頻板為何成為衛星通信終端的性能瓶頸？

衛星通信終端正從傳統的C/Ku波段加速邁向Ka甚至Q/V波段，頻率越高，帶寬越大，但信號衰減、相位噪聲和熱損耗也成倍增加。普通FR-4板材在10GHz以上已完全失效：介電常數波動大、損耗因子高、溫度穩定性差，導致信號反射嚴重、插入損耗飆升。

高頻板的核心使命是：在極端頻率、溫度、振動與濕度環境下，確保射頻鏈路信號完整性。具體指標包括：

? 介電常數（Dk）穩定性：±0.02以內

? 損耗因子（Df）：優于0.005（Ka波段常用0.002以下）

? 熱膨脹系數（CTE）與銅箔匹配：避免分層

? 吸水率：低于0.1%，防止潮濕環境Dk漂移

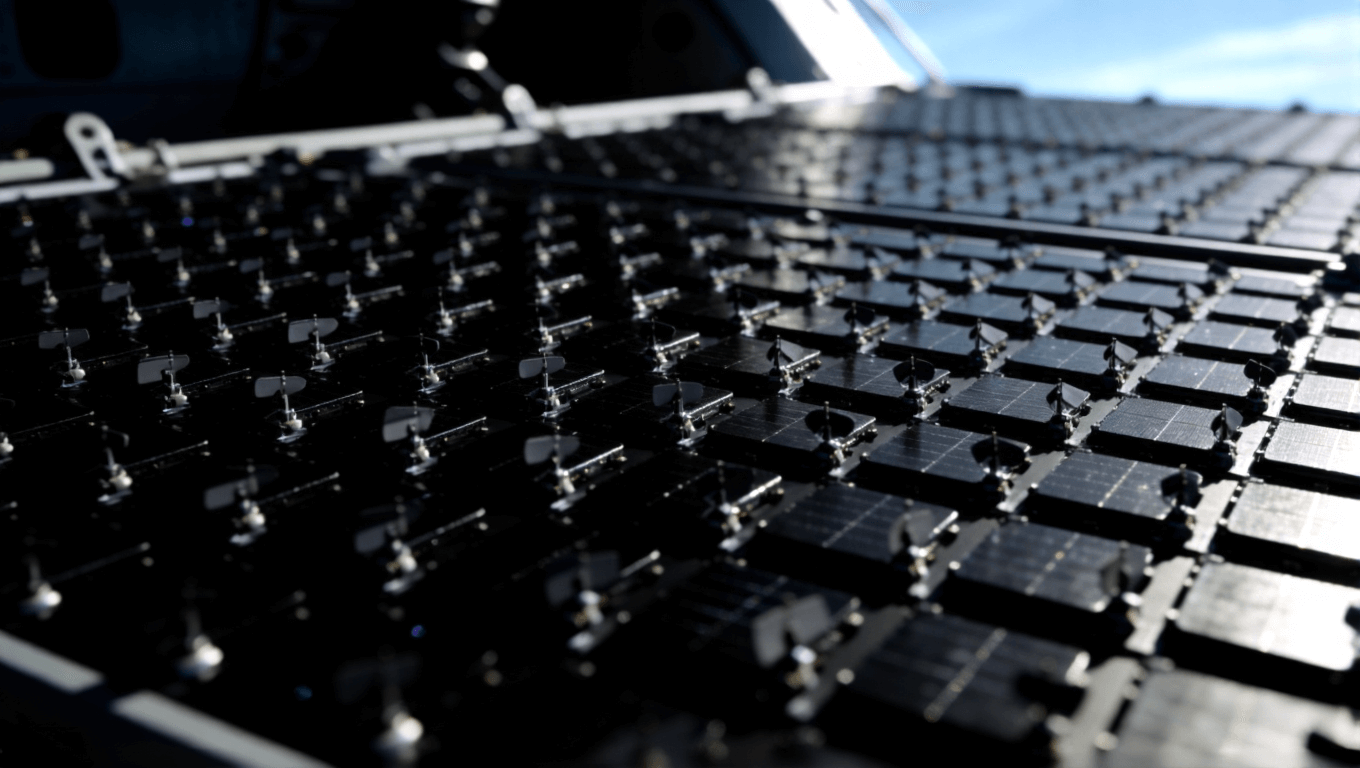

這些參數直接影響終端的EIRP、G/T值、相位噪聲和誤碼率。在相控陣終端中，高頻板還需支持大規模MIMO射頻前端集成，對板材平整度、孔壁粗糙度和層間對準精度提出更高要求。

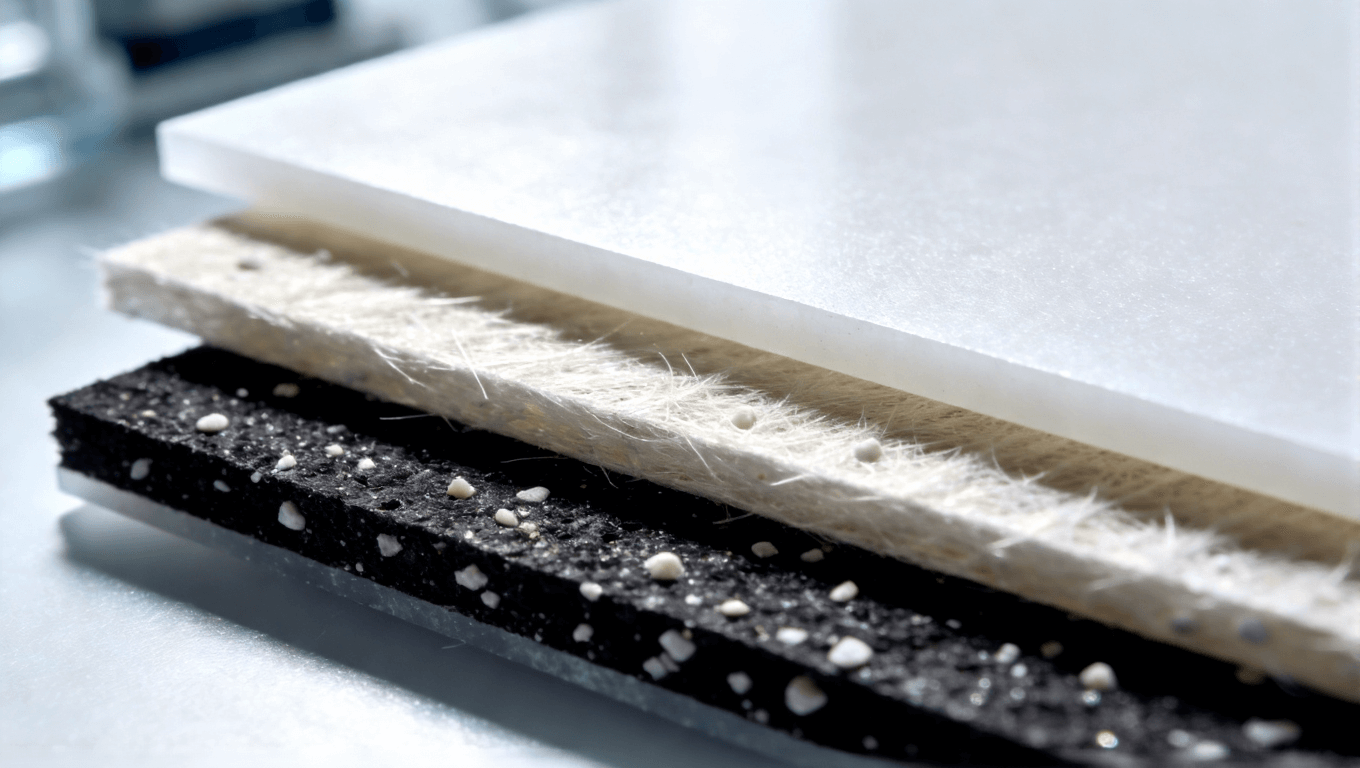

主流高頻板材料體系深度對比

當前衛星通信終端高頻板主要分為三類材料體系，各有適用場景。

1. PTFE基復合材料（主流選擇）

代表：Rogers RO3000系列、RO4000系列、RT/duroid 6000/6200系列

優勢：極低Df（0.001~0.003）、優秀溫度穩定性、成熟混壓工藝

典型應用：Ka波段固定站、車載動中通、航空機載終端

代表型號：

? RO4350B：Dk 3.48±0.05，Df 0.0037，性價比高，易加工，廣泛用于Ku/Ka混頻板

? RO3003：Dk 3.00±0.04，Df 0.0010，毫米波首選，相位一致性極佳

? RT/duroid 5880：Dk 2.20，損耗最低，但加工難度大，多用于軍品

2. 碳?xì)浠衔锾沾商畛洳牧希ㄐ屡d力量）

代表：Rogers RO4835、Taconic TSM-DS3、Isola Astra MT77

優勢：抗氧化能力強、加工性接近FR-4、成本較低、15年可靠性數據支持

典型應用：低軌衛星用戶終端大規模量產（如Starlink部分批次采用類似體系）

特點：Df 0.003~0.004，Dk穩定性好，適合自動化貼裝與回流焊

3. 國產替代材料加速崛起

近年來，國內廠商在高頻板領域取得突破：

? 生益科技：SF435、SF455（對標RO4350B）

? 華正新材：CTM系列

這些材料已在北斗終端、一網/虹云等項目中批量應用，性能逼近國際一線，價格更具競爭力。

衛星通信終端高頻板的設計關鍵要點

設計一款優秀的高頻板，遠不止選材那么簡單。以下幾個環節至關重要：

1. 阻抗控制與傳輸線設計

Ka波段波長極短（毫米級），微帶線、帶狀線、共面波導的寬度公差需控制在±10μm以內。設計師常采用仿真軟件（HFSS、ADS、Clarity）進行全波仿真，優化彎角、漸變結構，避免信號反射。

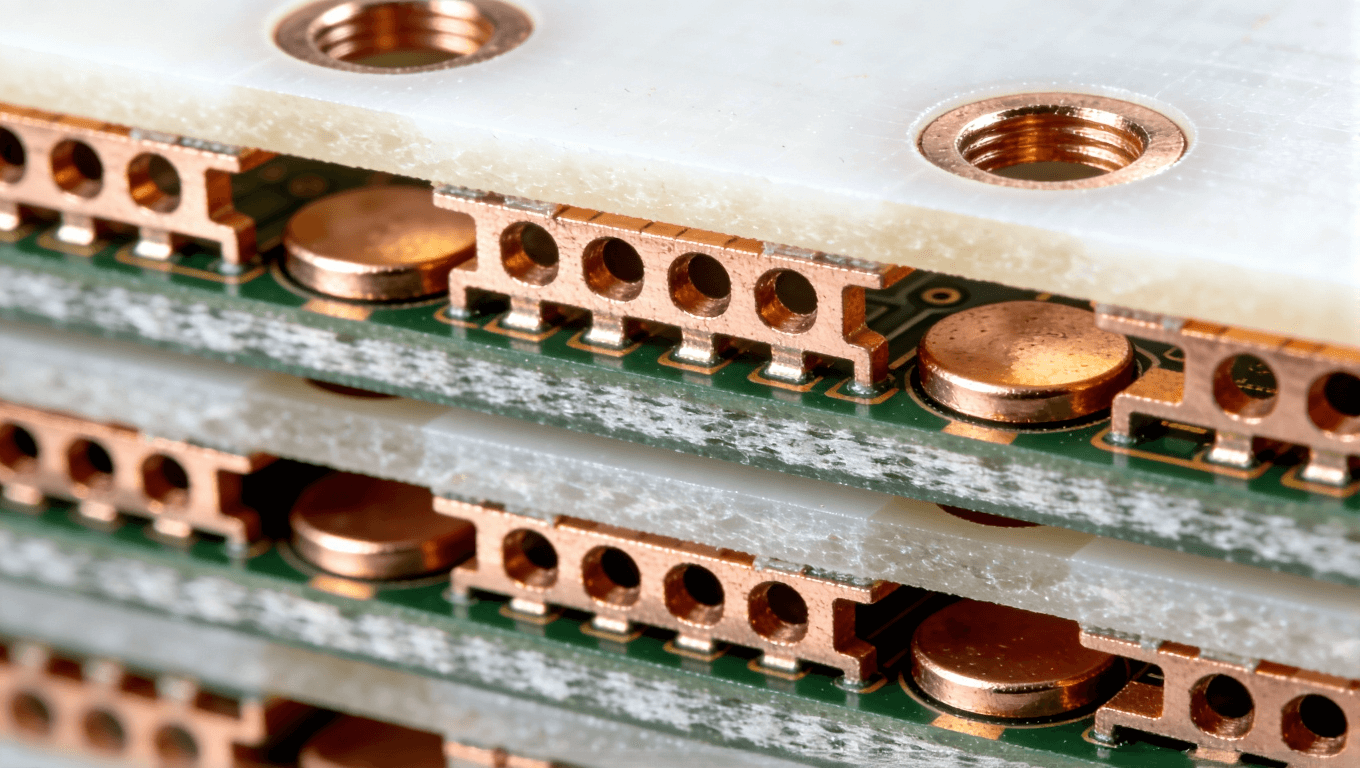

2. 混壓結構與層間管理

衛星終端常采用射頻+數字多層混壓設計：

? 頂層/底層：純PTFE高頻層，承載射頻信號

? 中間層：高Tg FR-4或碳?xì)洳牧?，承載電源與數字信號

關鍵在于控制不同材料CTE差異，避免高溫下分層。常用“對稱堆疊+鉚釘輔助”工藝提升可靠性。

3. 熱管理設計

高功率放大器（HPA）工作時產生大量熱量，高頻板需嵌入金屬芯或銅幣導熱結構。部分高端終端甚至采用液冷金屬背板與高頻板復合設計。

4. 表面處理與鍍層選擇

為提升耐環境能力，常采用：

? 沉金（ENIG）：厚度1-3μ″金，防氧化

? 沉銀：成本低，但易硫化

? OSP：適用于一次性使用終端

軍品多選用硬金或ENEPIG工藝。

加工工藝挑戰與解決方案

高頻板加工難度遠高于普通PCB，主要痛點包括：

? 鉆孔質量：PTFE材料軟而粘鉆，易產生毛刺與樹脂凹陷。解決方案：采用等離子清洗+化學鍍前特殊活化工藝。

? 圖形轉移：PTFE表面能低，干膜附著力差。需使用專用高頻板干膜或LDI直寫設備。

? 層間對位：多層混壓板對位精度需≤25μm，常采用X-Ray鉆靶+X光曝光機。

? 一致性控制：同一批次板材Dk偏差需控制在±0.05以內，需供應商提供批次測試報告。

領先加工廠已開發出“全流程高頻專用線”，從開料到終檢均隔離普通PCB，避免交叉污染。

未來趨勢：高頻板技術演進方向

? 超低損耗材料：Df逼近0.0005級別，支撐Q/V波段商用

? 集成化設計：高頻板與天線、濾波器、芯片直接集成（AiP/AoP）

? 柔性/可彎曲高頻板：用于可展開式衛星終端或穿戴式通信設備

? 綠色環保材料：無鹵素、低VOC工藝成為強制要求

? 國產化深度替代：隨著6G與低軌衛星融合，預計2028年前國內高頻板市占率將超50%

結語：高頻板是衛星通信終端的隱形冠軍

在衛星互聯網浪潮中，用戶感知的往往是終端的體積、速度與穩定性，卻很少意識到這一切都建立在一塊高頻板之上。它默默承受著高頻信號的沖擊、極端環境的考驗與嚴苛的性能指標，成為連接地面與太空的橋梁。

選擇合適的高頻板，不僅是材料與工藝的博弈，更是系統性能與成本的平衡。未來，隨著低軌星座規模擴大，對高頻板的需求將呈爆發式增長，而真正能抓住這一機遇的，將是那些在材料創新、設計優化與工藝精控上持續深耕的企業。
