fpc與pcb的誕生與發展，催生了軟硬結合板這一新產品。因此，軟硬結合板，就是柔性線路板與硬性線路板，經過壓合等工序，按相關工藝要求組合在一起，形成的具有fpc特性與pcb特性的線路板。

攝像頭模組采用的軟硬結合板既要滿足超薄、高平面度的功能結構，又要具備軟硬結合板特有功能，并且還要能在貼完元?dú)饧靶酒蟮钠矫娑纫廊槐３至己谩?/p>

一種用于攝像頭模組的軟硬結合板，包括柔性線路板層和硬性線路板層，所述柔性線路板層通過導電膠與硬性線路板層固定連接，所述硬性線路板層包括pcb板，所述pcb板上端面設有網狀開槽，所述網狀開槽內配設有網狀陶瓷板，所述網狀陶瓷板與pcb板固定連接，所述柔性線路板層下端面固定連接有碳纖維層。

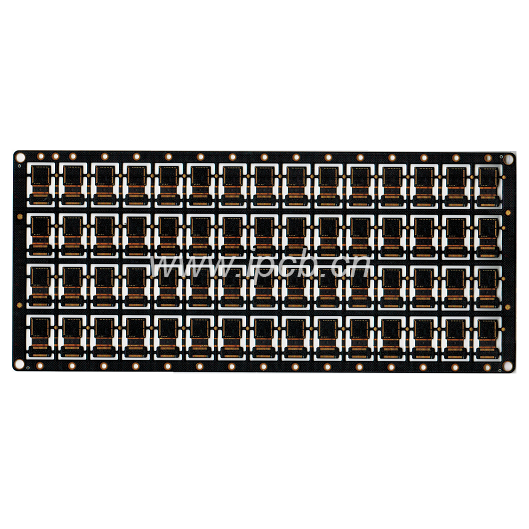

品    名：攝像頭模組軟硬結合板

板    材：FR-4+PI

層    數：硬板4層、軟板2層

板    厚：0.15mm+0.4mm

表面工藝：沉金

銅    厚：1OZ

最小線寬/線距：3mil/3mil

用    途: 攝像頭模組
