你有沒有想過，在AI數據中心里，海量數據如洪水般涌動時，一個小小的過孔竟能成為信號傳輸?shù)摹捌款i殺手”？它不只是個孔，而是決定光模塊能否穩定跑滿224Gbps甚至更高速度的隱形英雄。今天，我們就來拆解高速光模塊PCB過孔設計的痛點與優化秘籍，幫助你避開常見陷阱，提升模塊性能。

過孔為何成為高速光模塊的“命門”

光模塊PCB上的過孔，本質上是多層板間信號跳轉的通道。在800G及1.6T時代，PAM4編碼下單波速率高達200Gbps，過孔的寄生效應被無限放大。傳統通孔會留下長長的“via stub”（殘樁），像天線一樣引發諧振，導致信號反射和插入損耗飆升。測試顯示，一個未優化的via stub在112G SerDes下，可造成超過2dB的額外損耗，直接拉低眼圖開口。

更棘手的是熱管理。光模塊功率密度暴增，DSP和光引擎發熱嚴重，如果過孔設計不當，熱量無法有效導走，容易導致溫度梯度過大，影響激光器波長穩定性。數據顯示，1.6T模塊在高負載下，局部溫度超80°C時，誤碼率可上升10倍。

制造層面，過孔密集區還易引發鉆孔偏差或孔壁粗糙，放大高頻皮膚效應。激光鉆孔雖精準，但對材料敏感，稍有不慎就良率下滑。這些痛點，讓許多設計師在從800G向1.6T升級時卡殼。

常見過孔設計陷阱大盤點

先看反射問題：通孔殘樁過長是元兇。行業測試表明，當stub長度超過0.5mm時，在56GHz頻段會產生明顯諧振峰，插入損耗直線上升。許多早期800G設計就是因?yàn)楹雎詁ack drilling（背鉆），導致信號完整性不達標。

串?dāng)_也是大敵。高密度布局下，差分過孔間距若小于0.3mm，鄰近通道串?dāng)_可達-30dB以下，遠低于協議要求。加之參考平面被過孔陣列打碎，返回路徑不連續，進一步惡化EMI。

熱過孔設計更需謹慎。盲目密集布置雖能導熱，但會占用布線空間，還可能造成短路風險。實際案例中，有些模塊因熱過孔與信號過孔混排，導致局部短路，批量返工。

最后，成本與工藝平衡難把握。激光盲孔先進但貴，機械通孔便宜卻性能差。2025年數據顯示，1.6T光模塊PCB中，過孔相關工藝占總成本15%以上，優化不當直接推高單價。

過孔優化核心技巧：從仿真到實戰

優化從3D電磁仿真起步。用HFSS或CST建模過孔結構，重點評估stub長度、反焊盤尺寸和間距。實戰經驗：將via stub控制在0.2mm以內，通過back drilling移除多余部分，可將諧振抑制到-40dB以下。

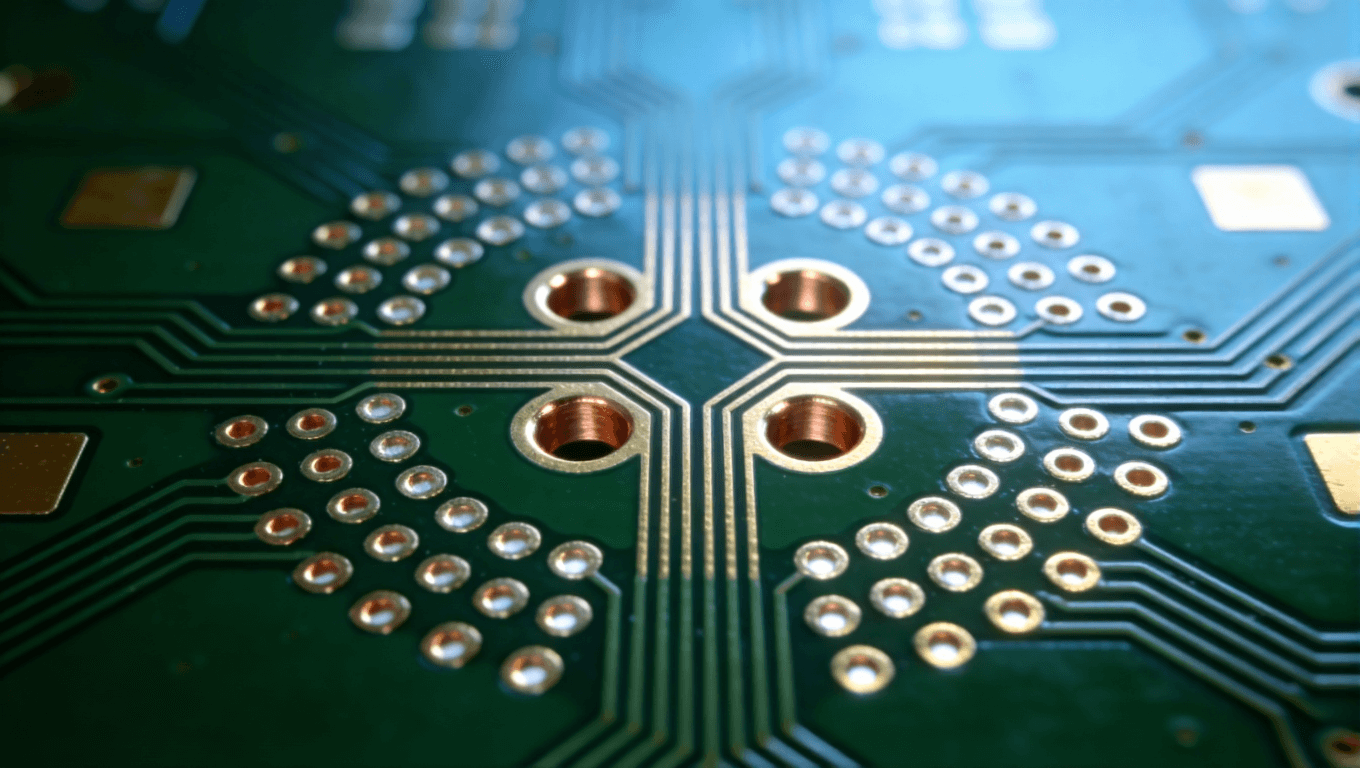

盲孔與埋孔是首選。激光鉆盲孔直徑0.1-0.15mm，結合HDI疊層，縮短信號路徑20%。對于差分信號，采用對稱過孔對，間距匹配走線（0.15-0.2mm），并環繞接地過孔形成屏蔽籠，串?dāng)_降至-45dB。

熱管理技巧：芯片下方布置熱過孔陣列，孔徑0.3mm，間距0.8-1mm，鍍銅后連通底層銅皮。結合埋銅塊或銅膏填充，進一步提升導熱率。模擬顯示，這種設計可降低junction溫度15-20°C。

材料升級不可少。轉向Megtron 7或M7低損耗板材（Df<0.002），減少介質損耗。疊層對稱設計，避免翹曲；薄芯板（<0.1mm）配合多階盲孔，確保阻抗精準100Ω。

制造端，DFM協同關鍵。早期引入PCB廠專家，預留背鉆裕度（深度公差±0.05mm），并用樹脂塞孔+鍍銅蓋帽，實現via-in-pad，提升密度。

真實案例：1.6T光模塊過孔優化前后對比

某數據中心項目中，初始1.6T PCB用傳統通孔，測試眼圖BER高達10^-6，損耗超標。團隊切換盲孔+背鉆方案，反焊盤優化至孔徑1.8倍，添加接地環繞。結果：插入損耗降1.5dB，眼圖開口提升30%，功耗減8%。

另一800G案例，熱過孔不當導致DSP過熱。改用網格熱陣列+銅塊埋入，溫度均勻分布，模塊壽命延長50%。這些突破，不僅通過驗證，還幫助客戶搶占AI市場先機。

2026展望：過孔設計向CPO與3.2T演進

隨著CPO（共封裝光學）普及，過孔需支持光電共存，集成波導與微過孔。AI驅動下，3.2T模塊將推過孔直徑至0.08mm，結合AI仿真自動優化參數。

可持續趨勢下，低損材料與綠色鉆孔工藝將主流。未來，過孔可能嵌入傳感器，自適應調整阻抗。
