采購陶瓷基板時，你是否曾在單面與雙面之間陷入糾結？相同的應用場景，選錯類型可能導致成本飆升30%，甚至引發器件過熱、壽命驟減等致命問題。當功率器件向高集成、小型化演進，陶瓷板的選型不再是簡單的"單雙面"選擇，而是關乎整個電子系統可靠性的核心決策。本文將從工藝本質、性能差異、場景適配三大維度，徹底講清單面陶瓷板和雙面陶瓷板的核心區別，幫你精準匹配需求，降低采購風險。

一、核心差異：從工藝本質看懂單雙面陶瓷板的底層邏輯

陶瓷板的單雙面差異，本質是金屬化工藝與線路布局的不同，這直接決定了其散熱效率、承載功率與適用場景。兩者的核心區別從制備流程之初就已顯現，尤其在關鍵的銅瓷鍵合環節，工藝選擇更是拉開了性能差距。

1.1 結構差異：線路布局的"單面獨奏"與"雙面協奏"

單面陶瓷板采用"陶瓷基材+單面金屬層"的三明治結構，金屬線路僅分布在陶瓷基片的單一表面，通過濺射、光刻或燒結工藝實現金屬與陶瓷的鍵合，背面多保留陶瓷本色用于散熱或機械支撐。這種結構的優勢在于線路設計簡單，無需考慮正反面線路的對位問題，適合簡單電路布局。

雙面陶瓷板則是"陶瓷基材+雙面金屬層"的對稱或非對稱結構，正反面均有金屬線路，部分高端產品還會通過激光打孔+通孔填銅技術實現垂直互連，形成三維線路布局。這種結構需要解決雙面印刷帶來的變形、對位偏移等難題，通常采用層壓后二次印刷或雙面同時燒結工藝，其中免研磨雙面同時燒結技術可使產能翻倍，還能避免多次高溫導致的銅晶粒異常生長。

1.2 工藝差異：燒結方式決定性能上限

單面陶瓷板主流采用單次單面燒結工藝，即先完成單面金屬線路印刷，經一次高溫燒結實現銅瓷鍵合，若需強化散熱再對背面進行簡單處理。這種工藝門檻較低，幾乎所有廠商均可實現，但存在明顯短板：兩次高溫燒結（若需雙面處理）會導致銅板晶粒粗大，降低線路載流能力與連接可靠性。

雙面陶瓷板的工藝難度更高，核心分為兩種技術路徑：一是常規的"兩次單面燒結"，需經過兩次高溫過程，容易因熱膨脹系數差異產生應力，導致瓷片開裂或翹曲；二是先進的"雙面同時燒結"，通過專用治具實現正反面金屬層同步鍵合，僅需一次高溫過程，能源利用率提升50%以上，且能有效控制熱應力，產品良率可達98%以上，但對治具精度與工藝控制要求極高，目前僅少數廠商掌握。

在高端應用領域，雙面陶瓷板還會采用低溫共燒陶瓷（LTCC）工藝，通過多層瓷片疊層共燒實現高密度互連，單層瓷片可實現雙面布圖，配合二次等靜壓工藝，能有效解決大面積印刷帶來的變形問題，成品率提升顯著。而單面陶瓷板多采用直接鍍銅（DPC）或直接覆銅（DBC）工藝，工藝成熟度高，成本控制更有優勢。

二、性能參數對比：一張表看懂單雙面陶瓷板的關鍵差異

性能參數是選型的核心依據，尤其是導熱系數、熱膨脹系數、承載功率等關鍵指標，直接影響電子器件的運行穩定性。以下是兩種陶瓷板在主流工藝（氧化鋁/氮化鋁基材）下的核心性能對比：

注：數據基于行業主流工藝水平，不同廠商因技術差異可能存在±10%波動。從表格可見，單雙面陶瓷板的基材導熱性能一致，但雙面陶瓷板憑借更合理的線路布局與更優的工藝控制，在承載功率、可靠性等核心指標上全面領先，尤其在氮化鋁基材搭配DPC或AMB工藝時，可滿足高功率器件的嚴苛需求。

三、場景化適配：不同需求如何精準選擇？

單雙面陶瓷板沒有絕對的優劣之分，關鍵在于匹配應用場景的功率需求、空間限制與成本預算。以下是三大核心應用領域的選型指南：

3.1 中低功率場景：單面陶瓷板的性價比之選

在功率密度≤50 W/cm2的中低功率場景中，單面陶瓷板憑借成熟的工藝與可控的成本，成為主流選擇。典型應用包括：

? 普通LED照明：氧化鋁基材的單面陶瓷板可滿足LED燈珠的散熱需求，線路設計簡單，成本僅為雙面產品的60%-70%，適合批量生產；

? 消費電子電源模塊：如手機充電器、小型適配器等，空間限制較小，單面線路即可實現電路功能，且能通過優化陶瓷基材厚度平衡散熱與成本；

? 普通傳感器：如溫度傳感器、壓力傳感器等，對功率與可靠性要求適中，單面陶瓷板的工藝成熟度可保障產品穩定性。

此類場景的核心需求是"成本可控+滿足基礎性能"，單面陶瓷板的工藝優勢可充分發揮，無需過度追求雙面結構的性能冗余。

3.2 高功率/高集成場景：雙面陶瓷板的不可替代性

當功率密度≥80 W/cm2，或存在空間狹小、高可靠性要求時，雙面陶瓷板成為必然選擇。典型應用包括：

? 新能源汽車電驅系統：IGBT與SiC MOSFET模塊的功率密度可達150-200 W/cm2，熱流密度極高，雙面陶瓷板通過正反面線路布局實現熱電分離，配合氮化鋁基材，可將熱阻降低40%以上，英飛凌最新一代模塊采用類似結構后，功率循環壽命提升5倍，整車能耗下降2-3個百分點；

? 激光雷達（LiDAR）：自動駕駛激光雷達的VCSEL激光器需要高密度互連與高效散熱，雙面DPC陶瓷板可實現多通道激光陣列的精準布線，垂直互連技術還能縮小模塊體積30%，滿足車載空間限制；

? 工業激光設備：如光纖激光泵浦源，熱流密度高達500 W/cm2，雙面氮化鋁陶瓷板憑借170-200 W/(m·K)的高導熱性，可快速傳導芯片熱量，配合金錫共晶焊接工藝，界面導熱效率提升顯著；

? 5G射頻器件：毫米波頻段對信號損耗與集成度要求極高，雙面LTCC陶瓷板可實現無源器件集成，低介電常數的陶瓷基材還能減少信號損耗，滿足5G基站的高頻需求。

此類場景的核心需求是"高可靠性+高散熱+高集成"，雙面陶瓷板的結構與工藝優勢可直接解決痛點，是保障系統穩定運行的核心材料。

四、選型避坑：4個常見誤區要避開

在單面與雙面陶瓷板的選型過程中，很多采購與工程師會陷入認知誤區，導致選型失誤。以下是4個最常見的誤區，幫你精準避坑：

誤區1：盲目追求雙面結構，忽視成本冗余

部分采購認為"雙面優于單面"，盲目選擇雙面陶瓷板，導致成本不必要增加。實際上，若應用場景功率較低，單面陶瓷板完全可滿足需求，過度追求雙面結構只會造成成本浪費。建議先明確功率密度、熱流密度等核心指標，再決定結構類型。

誤區2：將厚度與性能簡單掛鉤，忽視工藝影響

有觀點認為"陶瓷板越厚，散熱與強度越好"，但實際并非如此。陶瓷板的散熱效率主要取決于基材導熱系數與線路設計，而非厚度；過度加厚陶瓷層會增加熱阻，反而降低散熱效果。同時，金屬層厚度也并非越厚越好，銅箔厚度超過70μm后，對載流能力的提升有限，卻會增加成本與熱應力。

誤區3：忽視熱膨脹系數匹配，導致可靠性問題

陶瓷板與芯片、金屬外殼的熱膨脹系數（CTE）匹配至關重要，若匹配不當，高低溫循環中會產生巨大應力，導致焊點裂紋、線路脫落等問題。例如，Si芯片的CTE約為4-7 ppm/℃，應優先選擇氮化鋁基材（CTE≈4.5 ppm/℃）的陶瓷板，而非氧化鋁基材（CTE≈7.5 ppm/℃），尤其是高功率場景下，CTE匹配性直接決定產品壽命。

誤區4：只關注初始性能，忽視工藝成熟度

部分廠商的雙面陶瓷板采用不成熟的兩次單面燒結工藝，雖然初始性能達標，但長期使用中易出現翹曲、開裂等問題。選型時應關注廠商的工藝能力，優先選擇掌握雙面同時燒結或LTCC二次等靜壓工藝的供應商，保障產品長期可靠性。

五、精準選型：我們的解決方案與支持

面對單面與雙面陶瓷板的選型難題，最核心的是結合自身需求，平衡性能、成本與可靠性。作為深耕陶瓷基板領域多年的專業廠商，我們可為你提供全流程選型支持與定制化解決方案：

? 定制化工藝方案：可提供DPC、DBC、AMB、LTCC等多種工藝的單雙面陶瓷板，支持氧化鋁、氮化鋁、氮化硅等多種基材，滿足不同功率與可靠性需求；

? 快速打樣交付：打樣周期僅需7-10天，批量交付10-15天，配備先進的雙面同時燒結設備，良率穩定在98%以上；

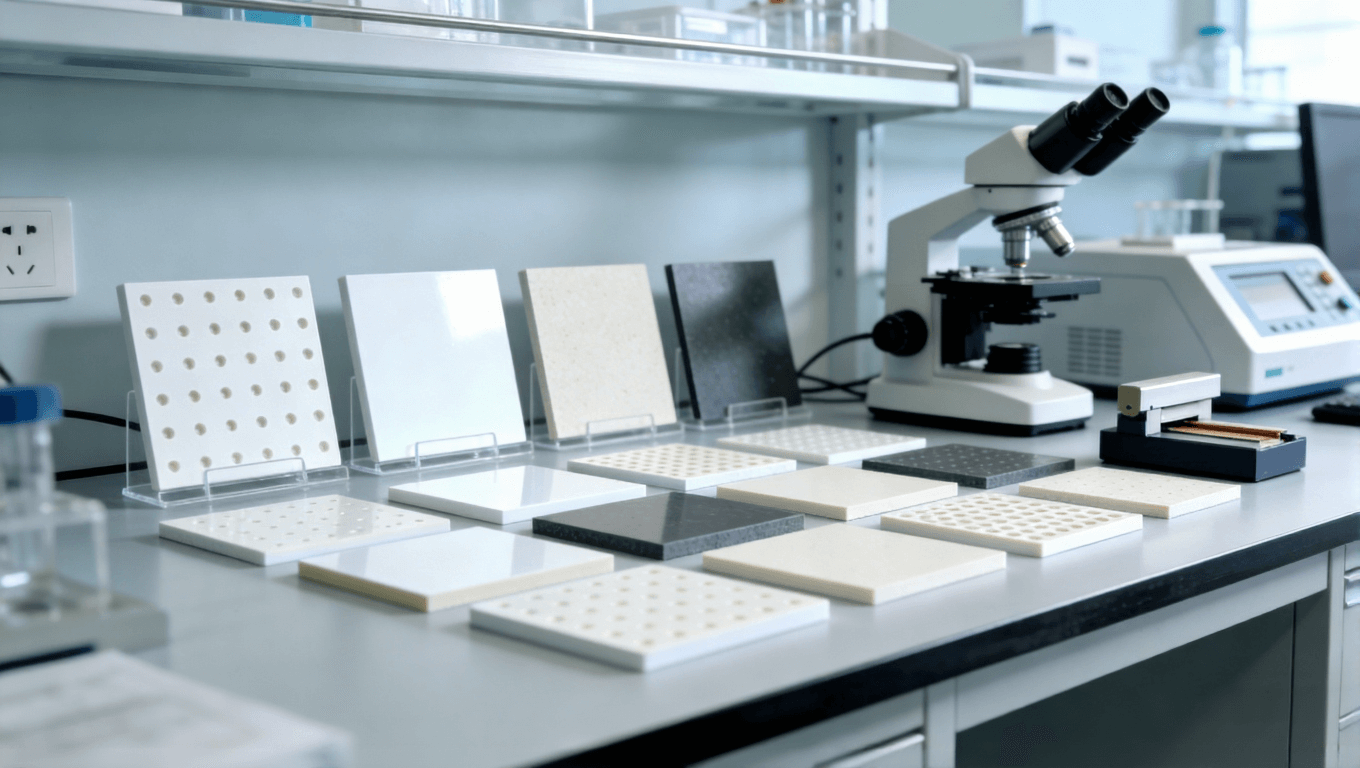

? 全流程質量管控：從基材選型到成品檢測，全程采用掃描電鏡、臺階儀、電子萬能試驗機等專業設備檢測，確保導熱系數、附著力、可焊性等指標達標。

無論你是需要高性價比的中低功率解決方案，還是高可靠性的高功率定制產品，愛彼電路技術團隊都能精準匹配需求。提供你的具體需求（如功率、尺寸、應用場景），即可獲取精準報價；也可撥打技術熱線，與工程師一對一溝通細節。
